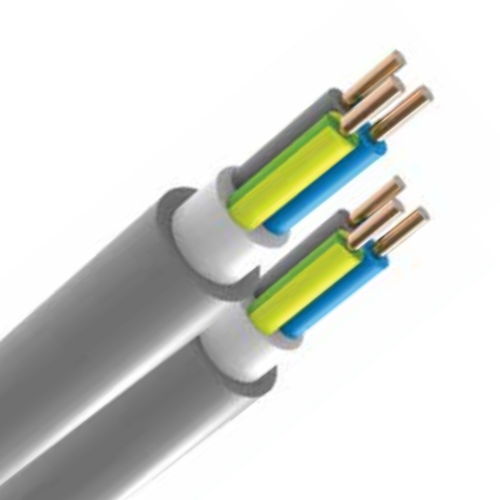

کابل غیرقابل انعطاف سبک NYM یک گزینه استاندارد و مطمئن برای کابل‌کشی در محیط‌های داخلی و خارجی است. این کابل که طبق استاندارد ملی ISIRI (607)10 طراحی شده است. این کابل دارای هادی مسی آنیل شده در کلاس‌های 1 و 2 است. عایق این کابل از مواد PVC و XLPE ساخته شده و غلاف خارجی آن نیز از PVC مقاوم است که ایمنی و دوام بالایی را تضمین می‌کند. ولتاژ اسمی این کابل 300/500 ولت بوده و حداکثر دمای مجاز برای هادی آن 70 درجه سانتی‌گراد است.

کابل غیرقابل انعطاف سبک NYM برای استفاده در کابل‌کشی محیط‌های خشک و مرطوب، داخل یا خارج ساختمان، روی دیوارهای آجری یا بتنی و همچنین روی گچ طراحی شده است. رنگ‌بندی رشته‌ها در انواع ۲، ۳، ۴ و ۵ رشته با ترکیبات رنگی مشخص، شناسایی آسان را در فرآیند نصب فراهم می‌کند. با این حال، استفاده از کابل NYM در زیرزمین یا محیط‌هایی که در معرض نور مستقیم خورشید هستند، توصیه نمی‌شود.

کابل NYM با توجه به روکش مقاوم و ساختار دقیق خود، گزینه‌ای ایده‌آل برای تاسیسات برقی در محیط‌های غیرمسلح است. این کابل به دلیل انعطاف‌پذیری پایین و ساختار مقاوم، در محیط‌های مختلفی از جمله نقاط مرطوب و دیوارهای گچی یا بتنی کاربرد دارد و امنیت بالایی را در پروژه‌های برقی تضمین می‌کند.

استاندارد ملی

10(607) ISIRI

عایق

XLPE و PVC

ولتاژ اسمی

500-300 ولت

کلاس هادی

1 و 2

غلاف

PVC

وزن تقریبی	جریان مجاز	ماکزیمم مقاومت	قطر متوسط کابل	ضخامت غلاف	ضخامت عایق	تعداد و قطر رشته ها	سطح مقطع
App. Weight (Kg/Km)	I (A) T=25°C	Max. Resistance (Ω/Km) T=25°C	Cable Dia. (mm)	Sheath Thickness (mm)	Insulation Thickness (mm)	Strands Number & Diameter (mm)	Cross Section Squire (mm²)
160	17	12.1	10.5	1.2	0.7	1.38×1	1.5×4
171	17	12.1	10.9	1.2	0.7	0.52×7	1.5×4
225	23	7.41	11.9	1.2	0.8	1.78×1	2.5×4
245	23	7.41	12.5	1.2	0.8	0.67×7	2.5×4
320	35	4.61	13.2	1.2	0.8	2.25×1	4×4
350	35	4.61	13.9	1.2	0.8	0.85×7	4×4
430	40	3.08	15	1.2	0.8	2.78×1	4×6
460	40	3.08	15.8	1.2	0.8	1.04×7	4×6
661	56	1.83	17.8	1.4	1.0	3.57×1	10×4
710	56	1.83	19	1.4	1.0	1.35×7	10×4
1040	77	1.15	21.7	1.4	1.0	1.07×7	16×4
